1、像素：

是LED顯示屏的最小成像單元。俗稱“點”或“像素點”。

      上圖所示由2紅2綠組成1個顯示像素點

2、顯示模塊：

由若干個顯示像素組成的，結構上獨立的組成LED顯示屏的最小單元。

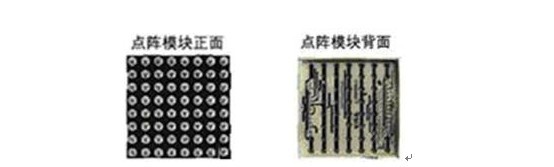

   · 室內屏用的是8x8的顯示模塊，即每個顯示模塊有64個像素

· 室外屏使用的是單個的燈珠，通常由1-3個相同或不同顏色的燈珠組成模塊的一個像素點。

如上面右圖的室外屏模組就是由2個紅色燈珠組成1個顯示像素點

3、顯示模組：

由電路及安裝結構確定的并具有顯示功能的組成LED顯示屏的獨立單元。簡單說就是為便于組裝和顯示，出廠的半成品通常是以顯示模組形式提供的，將多個顯示模塊加顯示驅動做在一起。室內屏俗稱“單元板”；室外屏俗稱“模組”，再將若干個模組加上機箱、風扇、電源等構在一起成為“箱體”，多用于大型的全彩屏。

· 室內屏單元板通常有64x32（64列32行、由32個模塊組成）、64x16

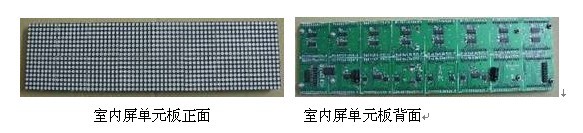

（64列16行、由16個模塊組成）等。下圖是一個64x16的單元板：

· 室外屏模組通常有64x32、32x32、32x16、16x16、16x8多種

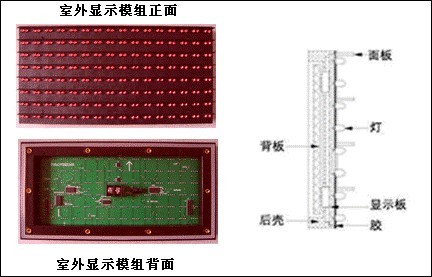

    上圖為16x8(2紅)的室外屏模組。加了防水結構用于全戶外，我們可以看到塑料殼體，最右側是它的整個結構刨圖：顯示板上插的是燈珠、背板上是顯示驅動電路，這是分體結構的，也有的是將顯示板和顯示驅動電路做在一塊電路板上的整體結構的，下面的兩個圖我們可以看到區別。面板、后殼其實是一個塑料罩殼，面板上對應燈珠位置開有孔，以使燈珠漏出頭，后殼上有用于安裝的螺絲孔或磁柱，使模塊便于組裝。模塊的前面灌有顯示屏專用的防水膠。

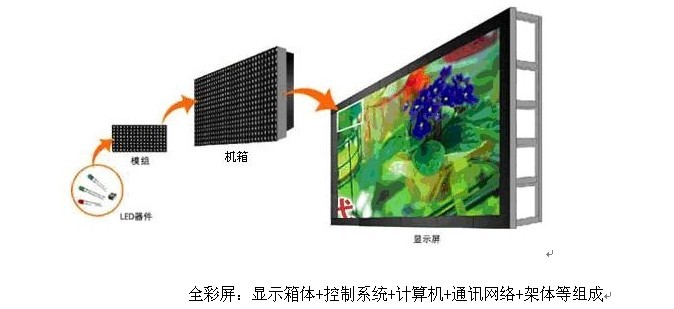

大型室外全彩屏所用箱體通常由若干個模組+機箱+風扇+電源組成

4、LED顯示屏屏體：

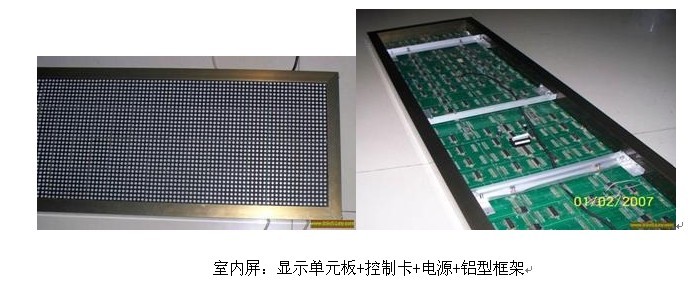

將單元板/模組/箱體按一定方式拼接在一起，加上控制卡/控制系統、電源和框架等就構成為LED顯示屏。

5、點距：

就是2個像素點之間的距離。主要是取決于觀看者的距離。通常點距的概念用于室外屏，有P6、P7.62、P8、P10、P12、P16、P20等，以毫米mm為單位。室外屏觀看距離一般在30米內，采用不大于P16（16mm）的模組。點距越密，顯示出來的字筆畫越細膩，單位面積像素點越多，顯示屏成本越貴。

6、掃描方式：

通常對于室外屏模組還有一個掃描方式的問題。

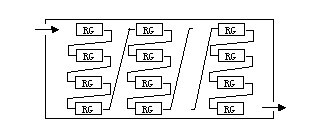

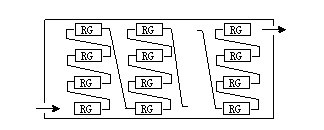

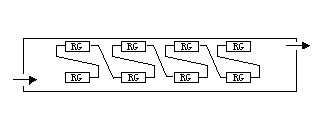

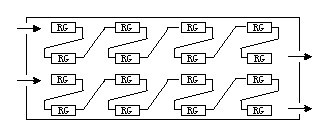

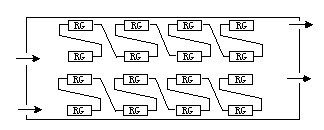

掃描方式?jīng)Q定了模組之間連接的形式，掃描方式有1/16、1/8、1/4、1/2、靜態這幾種。因?yàn)?/SPAN>LED顯示屏是逐行刷新顯示的，掃描方式也就決定了顯示刷新的方式，如1/16就是每次刷新1行，16行為一個掃描周期，需ABCD四個信號控制；1/8就是每次刷新1行，8行為一個掃描周期，需ABC三個信號控制；其它依次類推。如果采用相同的LED燈，1/16掃的亮度要比1/8低，靜態（1/1）的亮度是最高的。戶內的屏一般采用1/16掃，戶外和半戶外的一般采用1/16或者1/8。對于放置在屏經常受到猛烈陽光照射的環境，就最好用1/4掃描。
