一、性能描述

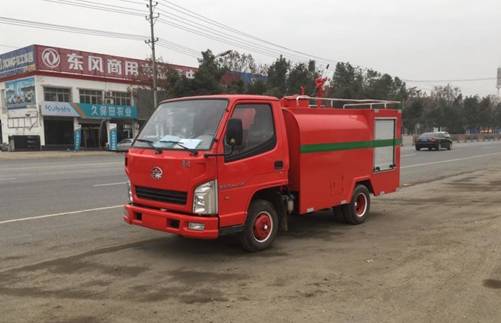

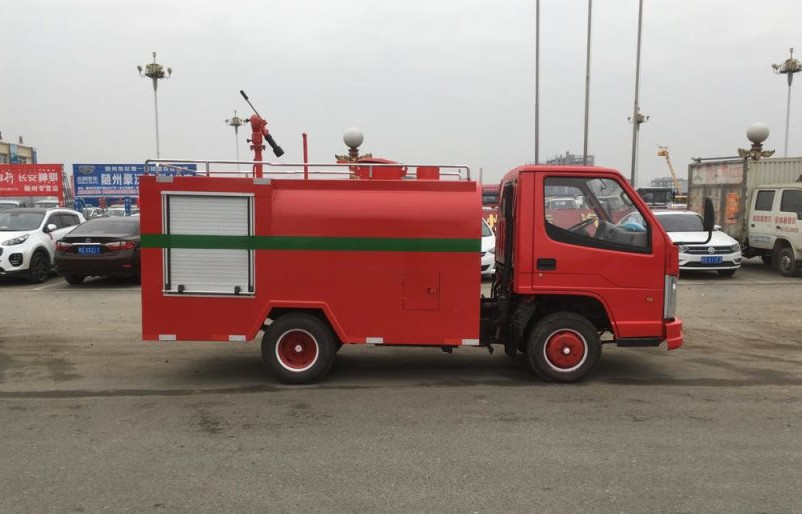

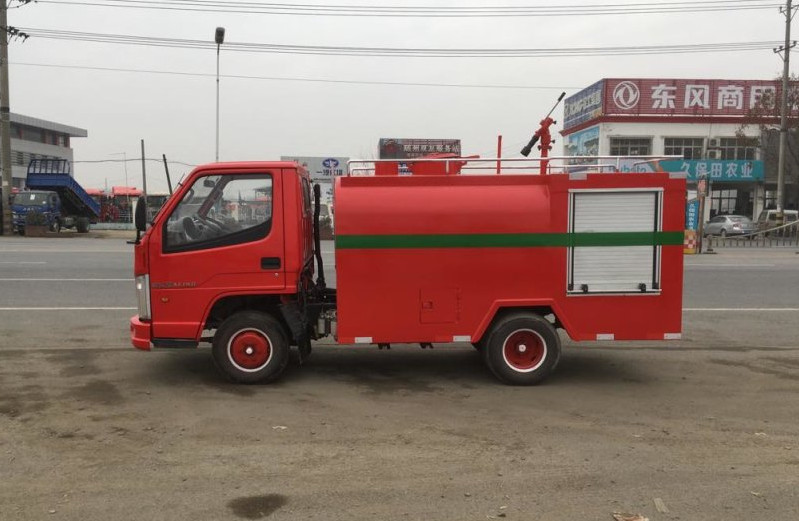

一汽紅塔消防灑水車，是采用中國第一汽車集團一汽紅塔云南汽車制造有限公司生產的CA1040K3LE5二類汽車底盤，加裝水罐及消防灑水設備改裝而成的專用車輛，是一款集消防車和灑水車于一體的兩用車，具有消防灑水一體化用途，主要用于社區、街道及鄉鎮和鄉村的消防灑水、綠化噴灑等用途

二、詳細描述

(一) 整車

1. 罐體容積2立方

2. 綠化噴灑及消防：射程≥25-50m

(二) 底盤

1. 驅動型式：4×2

2. 軸距：2400mm

3. 發動機：直列四缸、水冷、高壓共軌、增壓中冷柴油發動機

4. 變速箱：機械式手動變速箱，5 個前進檔。

5. 轉向系統：左置，液壓助力轉向，

6. 制動系統

駐車制動：中央盤式制動

7. 取力器：側取力器，手動軟軸控制。（選裝）

(三) 駕乘室

1. 結構：平頭駕駛室，固定型。

2. 布局：單排雙門，乘員人數為2。

3. 設備：除原車設備外，操作開關等。

(四) 上裝

1. 罐體

(1) 容積：2000L（水）。

(2) 結構：

1) 方圓焊接結構，內設防蕩板和防浪孔。

2) 人孔及人孔蓋1 套，直徑φ500 mm。

3) 出水口1 個，位于罐體底部，通徑為DN50。

(3) 材質：采用優質碳鋼材料焊接而成，筒體厚度為4mm，封頭

厚度為5mm。（根據客戶需要：內壁可做防腐處理，經久耐用。）

(4) 設備：

(1) 人孔蓋：帶快速鎖緊及開啟裝置，開啟快捷、安全。

(2) 出水閥：手動控制

(3) 頂部：采用防滑花紋鋼板，兩邊不銹鋼護欄，確保人員安全。

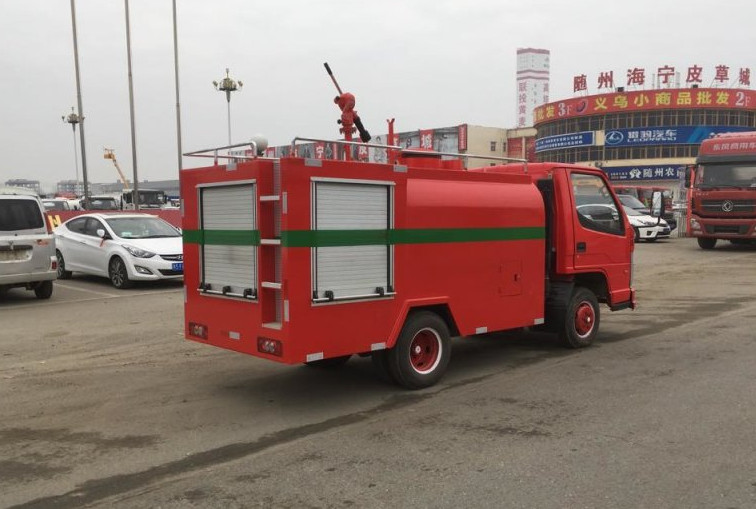

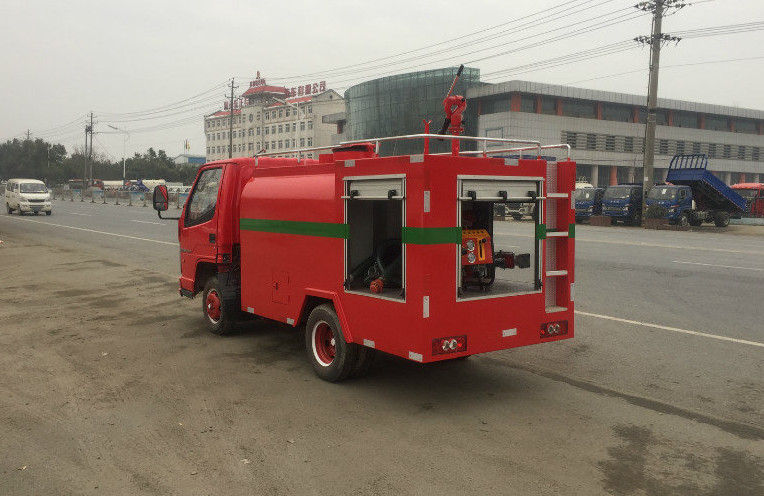

(4) 尾部：罐體尾部需設有器材箱，箱門材質為輕合金卷簾門,配備可供作業人員上下的爬梯。

(五) 機動消防泵及水路系統

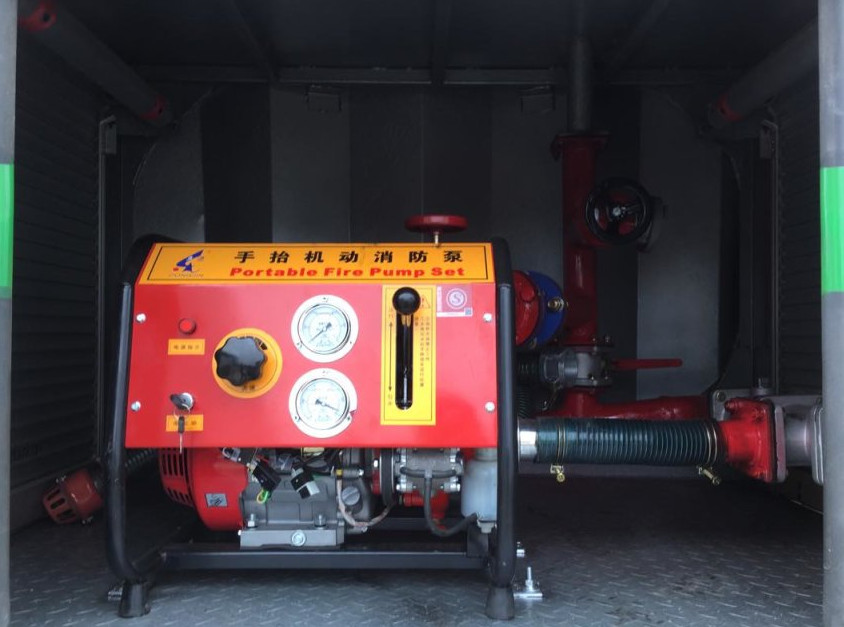

1． 手抬機動消防泵

(1) 型號：JBQ5.0/8.6(11HP)

(2) 安裝位置：罐體尾部卷簾門箱內。

(3) 發動機形式：風冷、四沖程、單缸

(4) 理論最大功率（KW）：8.1

(5) 氣動方式：手氣動（可選電氣動）

(6) 水泵類型：單級離心泵

(7) 最大流量：（T/H）：46

(8) 最大揚程：（m）50

(9) 引水方式：旋片真空泵

(10) 自吸深度：6-7

(11) 進水口徑：65

(12) 出水口徑：65



2． 管網管路

(1) 罐出水管路：DN50/ DN65，帶手動球閥，右置向右

(2) 外吸水管路：DN50/ DN65，右置向右

(3) 炮出水管路： DN50/ DN65，帶手動球閥，后置向上

(4) 水帶出水管路： DN50/ DN65，帶手動球閥，右置向右

(5) 消防接口：DN50/ DN65,帶管牙接口，右置向右

(六) 器材廂系統

1．材質：優質鋼材及鋁合金型材

2.  結構：車廂外骨架及外蒙皮均為優質Q235 鋼材，內骨架為優質碳鋼或高強度鋁合金型材，內裝飾板及底板采用鋁合金板材

3. 器材廂門：采用輕型優質鋁合金，帶鋁合金大幅卷簾門，啟閉靈活、密封性好、噪音低、外形美觀、輕便可靠，所有卷簾門均可通用一把鑰匙開啟。

器材布置原則：

按戰斗編成和戰斗展開設計器材集成

按人體工程學原理設計各種器材托架

按使用邏輯關系和使用頻率放置器材

站在地面上，在2個動作內取用、放置消防器材

(七) 電氣及警示系統

1. 尾部裝有符合國家標準的組合尾燈和牌照燈。

2. 操縱系統：取力器操作桿，安裝在駕駛室（選裝）。

3. 車頂前部可選長排警燈，駕駛室內安裝警報器（選裝）

4. 車廂兩側上部各配置2只爆閃燈（選裝）

 (八) 整車噴漆涂裝

車身顏色：符合GB7258規定的GB/T3181《漆膜顏色標準》中R03大紅色

車身漆料：車廂表面噴涂大紅色光面漆

整車標示：可按用戶要求進行噴涂

（九）車頂

車廂后部右側設置有鋁合金安全梯；

車廂上部鋪設防滑板進行蒙皮，積水自然下流；

(十) 隨車基本配備清單

1、吸水管1根  2、底盤專用工具 1付

(十一) 隨車文件資料

底盤使用說明書（1 份）底盤維修手冊（1 份）

底盤質量保修卡（1 份）底盤合格證（1 份）

隨車維修工具清單（1 份）車輛整車合格證

    (十二) 選裝灑水系統

灑水泵型號：65QZ-40/50

流量及功率：40m3/h /9.25kw

自吸時間：≤90 秒（4 米吸深時）





綠化噴灑車技術參數

一、底盤參數：

1、型     號：                   解放輕卡CA1040K3LE5國Ⅴ排放

2、發動機型式及類別：            一汽錫柴發動機4DW93-78E5

3、進氣形式：                    增壓中冷

4、氣缸數：                      4

5、燃油種類：                    柴油

6、氣缸排列形式：                直列

7、最大輸出功率：                59kw

8、額定轉速：                    3000 rpm

9、最大扭矩：                    210 N.m

10、最大扭矩轉速:                1900-2100rpm

11、驅動方式：                   4×2

12、排量：                       2.54L

13、排放標準：                   GB17691-2005國Ⅴ,GB3847-2005

14、最高車速（km/h）：            82

15、全負荷最低燃油耗率（L）：     ≤205g/kW.h

16、軸距：                 2400

17、軸數：                       2

18、接近角/離去角（°）：         22/20

19、前懸/后懸：            1090/700

20、輪胎規格/數量：              6.00-15LT / 7

二、尺寸參數

1、外形尺寸

（長×寬×高）：              4900,5200×1670,1700×2600,2170

三、質量參數

1、整備質量：               2185

2、額定裝載質量：           1585

3、總質量：                 3900

4、軸荷：                   1560/2340

四、性能參數

1、罐體容積（m³）：               1.6-2

2、最小轉彎半徑：              4.5
